Gilt ein Nachweis für Kunststoffrohre auch für Alu-Verbundrohre?

Nicht automatisch. Maßgeblich ist, ob der Nachweis Verbundrohre ausdrücklich erfasst; die Vorlage lässt Sie Nachweis-Nr. und Anlage je Abschottung zuordnen, damit das nachvollziehbar bleibt.

Warum sind nur 3 Hilti-Typicals hinterlegt?

Für Alu-Verbundrohre in Trockenbauwänden enthält der Hilti-Katalog mit Stand 14.10.2026 diese 3 Typicals. Andere Lösungen dokumentieren Sie über die Felder für andere Hersteller.

Wie dokumentiere ich gedämmte Verbundrohre?

Wählen Sie die Dämmung in der Bildauswahl und ergänzen Sie die Belegungstabelle. Das Foto vor dem Verschließen zeigt, wie die Dämmung im Wandbereich ausgeführt wurde.

Was passiert mit angehängten Nachweisen im PDF?

Sie werden beim PDF-Export hinten angefügt und mit einer SHA-256-Prüfsumme gesichert. So lässt sich später feststellen, ob das Dokument unverändert ist.

Brandschutz5 Min Lesezeit

Abschottung Alu-Verbundrohr in Trockenbauwand – Ausführungs- und Abnahmeprotokoll

Aluminium-Verbundrohre sind weder reine Metall- noch reine Kunststoffrohre – deshalb muss der Nachweis ausdrücklich für diesen Rohrtyp gelten. Die Vorlage unterstützt Sanitär- und Heizungsbauer sowie Fachbauleitungen dabei, Verbundrohre in leichten Trennwänden mit und ohne Dämmung zu dokumentieren. Sie erfassen je Öffnung Rohr, Dämmung, Bauart und Nachweis, erhalten Hinweise zur Wanddicke und schließen mit Übereinstimmungserklärung und Unterschriften ab.

Kostenlos registrieren

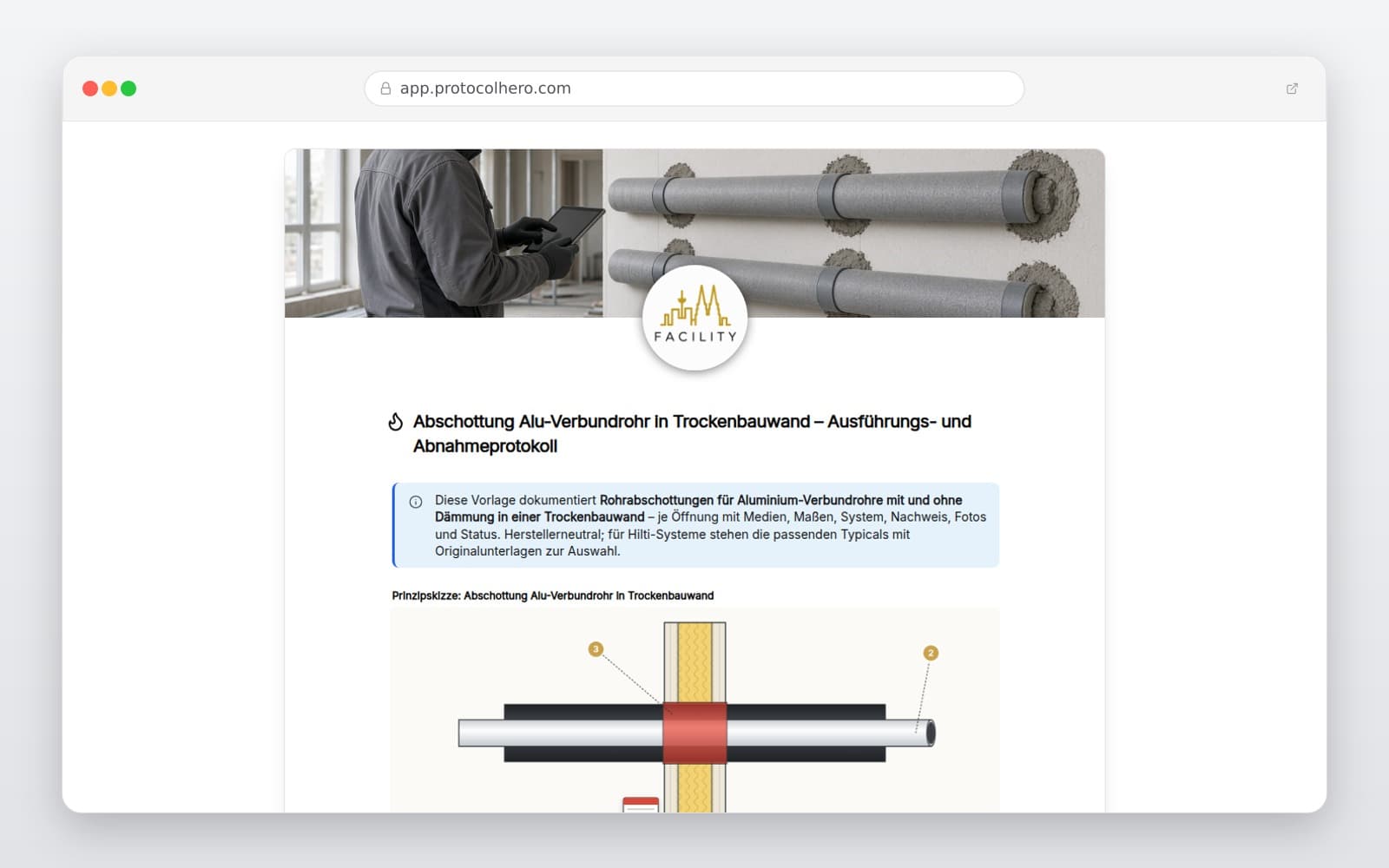

Vorschau der Vorlage „Abschottung Alu-Verbundrohr in Trockenbauwand – Ausführungs- und Abnahmeprotokoll"

Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Abschottung Alu-Verbundrohr in Trockenbauwand“ gedacht?

Alu-Verbundrohre in Trockenbauwänden brandschutzgerecht dokumentieren: Rohr, Dämmung, Bauart, Nachweis, Fotos und Abnahme in einer digitalen Vorlage.

Einsatzbereich: Brandschutz
Erfasste Inhalte: Projektangaben inklusive Brandschutzkonzept-Index und Fachbauleitung, Block je Abschottung mit Schott-Nr., Lage und Ausführungsdatum, Wanddicke und Feuerwiderstandsdauer (30/60/90/120 min) mit Dickenwarnung
Ergebnis: Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist in dieser Vorlage enthalten?

Projektangaben inklusive Brandschutzkonzept-Index und Fachbauleitung

Block je Abschottung mit Schott-Nr., Lage und Ausführungsdatum

Wanddicke und Feuerwiderstandsdauer (30/60/90/120 min) mit Dickenwarnung

Dämmung per Bildauswahl und Belegungstabelle für mehrere Verbundrohre

Abschottungssystem herstellerneutral, zum Beispiel Schaum oder Manschette

Nachweis mit Nachweisart, Nummer, Geltungsdauer und Konstruktionsdetail

Fotos vor dem Verschließen, der fertigen Abschottung und des Schilds

Übersicht der 3 Hilti-Typicals mit Zeichnung, DWG und Anwendbarkeitsnachweis

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Verbundrohr-Schotts direkt erfassen

Öffnen Sie die Vorlage und halten Sie jede Verbundrohr-Durchführung mit Nachweis und Fotos fest.

Live-Tour ansehen

Besonderheiten von Alu-Verbundrohren in leichten Trennwänden

Verbundrohre kombinieren Kunststoffschichten mit einer Aluminiumlage. Für die Abschottung zählt, ob der Nachweis genau diesen Rohraufbau, den Durchmesser und die verwendete Dämmung abdeckt. In der Trockenbauwand ist zusätzlich zu prüfen, ob Wanddicke und Laibung der Konstruktion im Nachweis entsprechen.

Rohrtyp und Hersteller des Verbundrohrs
Außendurchmesser je Leitung
Dämmung vorhanden oder nicht, Art der Dämmung
Wanddicke und Beplankung an der Durchführung
Ringspalt und Abstand zur nächsten Öffnung

Wie die Vorlage durch die Dokumentation führt

Die Eingaben folgen einer Kaskade: Bauteildaten, dann Medium und Bauart, dann Hersteller und Nachweis. Die Vorlage ist herstellerneutral; für Hilti-Systeme sind die passenden Typicals mit Links zu den Originalunterlagen des Herstellers hinterlegt. Für Verbundrohre in Trockenbauwänden enthält der Katalog 3 Typicals mit dem Brandschutzschaum CFS-F FX, der CFS-RCC Brandschutzkabelmanschette rechteckig und der CFS-TB ISO Brandschutz Rohrschale.

Passt keines der Typicals, dokumentieren Sie das eingesetzte System über die Felder für andere Hersteller. Die Vorlage warnt bei zu geringer Wanddicke oder zu niedrigem Feuerwiderstand und zeigt den Status der Geltungsdauer laut Dokument (Stand 14.10.2026). Nachweise hängen Sie als PDF an; sie werden beim Export angefügt und mit SHA-256-Prüfsumme gesichert.

Abnahme und Übergabe

Vor der Abnahme fassen Sie zusammen, wie viele Abschottungen dokumentiert sind und wie viele davon Abweichungen oder Mängel haben. Ein häufiger Fall bei Verbundrohren ist ein Rohrfabrikat, das im Nachweis nicht genannt ist – die Vorlage lässt Sie dies als wesentliche oder nicht wesentliche Abweichung einstufen.

Die Abnahmeseite enthält Gesamtergebnis, Übereinstimmungserklärung des Errichters, Checkliste der Übergabeunterlagen, Schottplan als PDF, Bemerkungen und zwei Unterschriften. Die Verantwortung für den Nachweis bleibt bei Errichter und Fachbauleitung.
