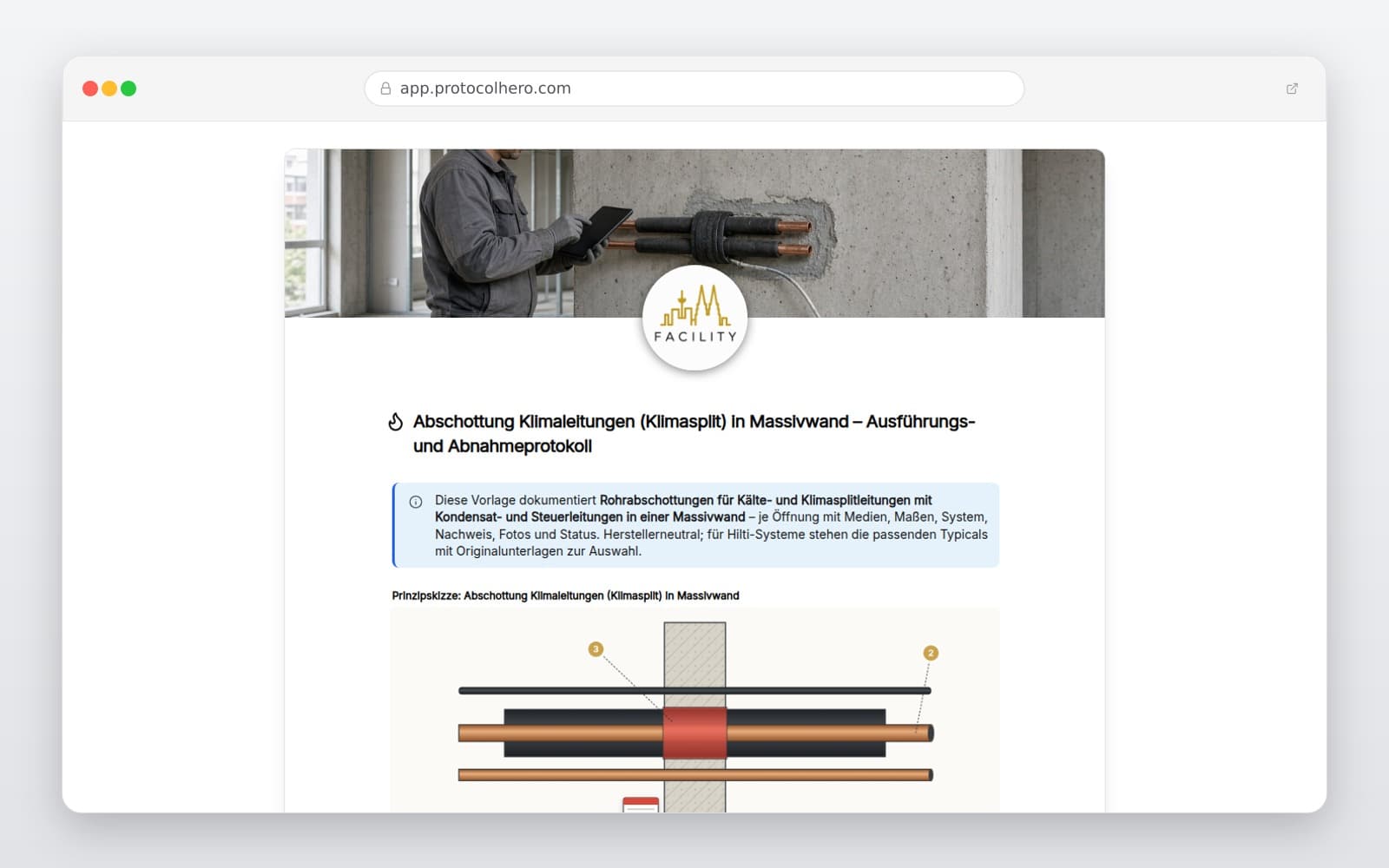

Abschottung Klimaleitungen (Klimasplit) in Massivwand – Ausführungs- und Abnahmeprotokoll

Klimasplit-Leitungen in der Wand: worauf es ankommt

Eine Klimasplit-Durchführung ist eine Mischbelegung im Kleinen: gedämmte Kältemittelleitungen aus Kupfer, eine Kondensatleitung, die häufig aus Kunststoff besteht, und ein Steuerkabel. Die Elastomerdämmung soll Tauwasser verhindern und läuft deshalb oft durchgehend durch die Wand. Für die Abschottung müssen alle Bestandteile des Bündels und die Dämmung vom Nachweis erfasst sein – sonst bleibt eine Lücke, die bei der Abnahme auffällt.

• Alle Leitungen des Bündels einzeln in der Belegungstabelle
• Dämmung der Kälteleitungen und Dämmstoff
• Werkstoff der Kondensatleitung
• Steuer- und Versorgungskabel im Bündel
• Wanddicke und Öffnungsgröße
• Kennzeichnungsschild auf der zugänglichen Wandseite

So unterstützt die Vorlage bei Klimaleitungen

Die Vorlage ist herstellerneutral; für Hilti-Systeme sind die passenden Typicals mit Links zu den Originalunterlagen des Herstellers hinterlegt. Für Klimaleitungen in der Massivwand sind 5 Typicals verfügbar, aus den Familien CFS-BL P Brandschutzstein, CFS-FS Flexibler Brandschutzstein, Brandschutzschaum CFS-F FX und CFS-RCC Brandschutzkabelmanschette rechteckig. Die Typicals nennen Feuerwiderstandsklassen wie S 30, S 60, S 90 und R 90; zugrunde liegen Nachweise wie Z-19.53-2423 und Z-19.53-2336.

Nach Auswahl eines Typicals zeigt die Vorlage Zeichnung, CAD-Detail und Anwendbarkeitsnachweis und warnt bei zu geringer Wanddicke oder zu geringem Feuerwiderstand. Bei einem gescannten Nachweis weist sie darauf hin, die Geltungsdauer im Original zu prüfen (Stand 14.10.2026). Den verwendeten Nachweis hängen Sie als PDF an, beim Export wird er mit SHA-256 gesichert.

Schnittstelle Kältetechnik und Brandschutz: Mängel und Übergabe

Häufig verlegt der Klimabetrieb die Leitungen, während eine andere Firma abschottet. Dabei entstehen typische Abweichungen: unterbrochene oder nachträglich ergänzte Dämmung, eine zusätzliche Kondensatleitung oder ein Steuerkabel, das nicht in der Belegung steht. Im Protokoll erfassen Sie solche Punkte als Abweichung – wesentlich mit erforderlicher vBG oder nicht wesentlich mit Herstellerbestätigung – oder als Mangel mit Zuständigkeit und Frist.

Die Abschlussseite fasst alle Durchführungen zusammen und enthält die Übereinstimmungserklärung des Errichters, die Übergabe-Checkliste, den Schottplan als PDF und die Unterschriften von Errichter und Fachbauleitung bzw. Bauleitung.
