Muss die Kondensatleitung mit dokumentiert werden?

Ja. Sie liegt in derselben Durchführung und gehört deshalb in die Belegungstabelle. Nur so lässt sich prüfen, ob der Nachweis die gesamte Belegung abdeckt.

Was ist bei Elastomerdämmung zu beachten?

Der Nachweis legt fest, mit welcher Dämmung die Abschottung ausgeführt werden darf. Tragen Sie die Dämmdicke der Elastomerdämmung ein und halten Sie die Ausführung mit dem Foto vor dem Verschließen fest.

Welche Feuerwiderstandsklassen nennen die Typicals?

Die hinterlegten Typicals nennen S 30 bis S 90 sowie R 90. Die im Projekt geforderte Feuerwiderstandsdauer tragen Sie je Abschottung ein; die Vorlage warnt, wenn das gewählte Typical sie nicht erreicht.

Eignet sich die Vorlage für mehrere Innengeräte im Gebäude?

Ja. Der Abschottungsblock ist wiederholbar, sodass Sie beliebig viele Durchführungen mit eigener Schott-Nr. und Lage erfassen.

Bietet die Vorlage eine rechtliche Prüfung?

Nein. Sie strukturiert die Dokumentation; die Verantwortung für Nachweis und Ausführung bleibt bei Errichter und Fachbauleitung.

Brandschutz5 Min Lesezeit

Abschottung Klimaleitungen (Klimasplit) in Trockenbauwand – Ausführungs- und Abnahmeprotokoll

Bei Klimasplit-Anlagen laufen Kälteleitungen, Kondensatleitung und Steuerkabel meist gebündelt durch die Trockenbauwand – oft mit Elastomerdämmung. Für die Abschottung muss diese Kombination vom Nachweis abgedeckt sein. Die Vorlage richtet sich an Kälte- und Klimafachbetriebe, Brandschutz-Fachfirmen und Fachbauleitungen und dokumentiert je Durchführung Leitungen, Dämmung, Bauart, Nachweis, Fotos und die Abnahme mit Übereinstimmungserklärung.

Kostenlos registrieren

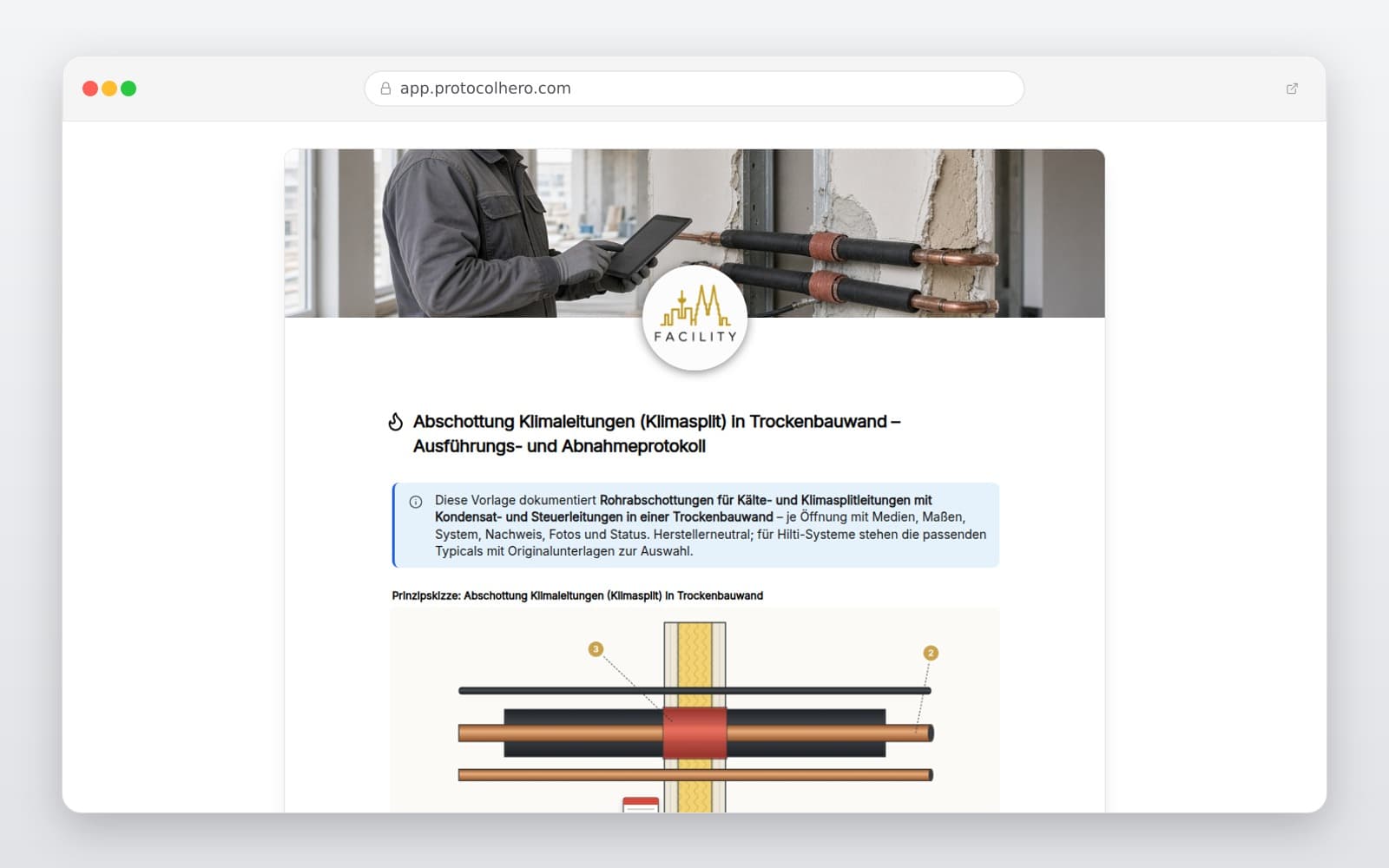

Vorschau der Vorlage „Abschottung Klimaleitungen (Klimasplit) in Trockenbauwand – Ausführungs- und Abnahmeprotokoll"

Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Abschottung Klimaleitungen (Klimasplit) in Trockenbauwand“ gedacht?

Klimasplit-Leitungen in Trockenbauwänden dokumentieren: Kälteleitungen, Kondensat- und Steuerleitung, Dämmung, Nachweis und Fotos in einer Vorlage.

Einsatzbereich: Brandschutz
Erfasste Inhalte: Projektseite mit ausführender Fachfirma, Geschoss und Fachbauleitung, Block je Abschottung mit Schott-Nr., Lage und Ausführungsdatum, Belegungstabelle für Kälte-, Kondensat- und Steuerleitungen
Ergebnis: Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist in dieser Vorlage enthalten?

Projektseite mit ausführender Fachfirma, Geschoss und Fachbauleitung

Block je Abschottung mit Schott-Nr., Lage und Ausführungsdatum

Belegungstabelle für Kälte-, Kondensat- und Steuerleitungen

Ø Flüssigkeits- und Saugleitung, Dämmdicke Elastomer, mitgeführte Leitungen

Wanddicke und Feuerwiderstandsdauer mit Dickenwarnung

Bauart herstellerneutral, etwa Brandschutzstein oder Schaum

Nachweis, drei Fotos, Status und PDF-Anhang mit Prüfsumme

Tabelle der 5 Hilti-Typicals mit Links zu Zeichnung, DWG und Nachweis

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Klimaleitungen brandschutzgerecht erfassen

Erfassen Sie jede Splitleitung samt Kondensat- und Steuerleitung direkt bei der Montage.

Live-Tour ansehen

Was bei Klimasplit-Durchführungen zu dokumentieren ist

Eine Splitleitung besteht selten aus einem einzelnen Rohr. Zwei gedämmte Kälteleitungen, eine Kondensatleitung und ein Steuerkabel bilden zusammen ein gemischtes Bündel. Ob dieses Bündel mit seiner Elastomerdämmung abgeschottet werden darf, entscheidet der Nachweis – deshalb muss die tatsächliche Belegung genau erfasst werden. In der Trockenbauwand gehören Wanddicke, Beplankung und Laibung dazu.

Kälteleitungen mit Durchmesser und Dämmung
Kondensatleitung mit Werkstoff
Steuer- oder Verbindungskabel
Art und Ausführung der Elastomerdämmung im Wandbereich
Öffnungsmaße, Ringspalt und Abstand zur nächsten Öffnung
Kennzeichnungsschild an der fertigen Abschottung

So führt die Vorlage zum passenden Nachweis

Nach Wanddicke und geforderter Feuerwiderstandsdauer wählen Sie Medien und Bauart, anschließend Hersteller und Nachweis. Die Vorlage ist herstellerneutral; für Hilti-Systeme sind die passenden Typicals mit Links zu den Originalunterlagen des Herstellers hinterlegt. Für Klimaleitungen in Trockenbauwänden sind es 5 Typicals, unter anderem mit dem CFS-BL P Brandschutzstein, dem CFS-FS Flexiblen Brandschutzstein und dem Brandschutzschaum CFS-F FX.

Mit dem gewählten Typical erscheinen Zeichnung, CAD-Detail und Anwendbarkeitsnachweis, dazu Warnungen bei zu geringer Wanddicke oder zu niedrigem Feuerwiderstand. Den Status der Geltungsdauer laut Dokument zeigt die Vorlage mit Stand 14.10.2026. Nachweis-PDFs werden beim Export angefügt und mit SHA-256-Prüfsumme gesichert.

Typische Mängel und Übergabe

Häufige Befunde bei Klimaleitungen sind eine im Wandbereich unterbrochene oder getauschte Dämmung, eine nachträglich ergänzte Kondensatleitung oder ein Steuerkabel, das außerhalb des Schotts geführt wurde. Die Vorlage erfasst solche Fälle als Abweichung mit Einstufung oder als Mangel mit Zuständigkeit und Frist.

Zur Abnahme bündelt das Protokoll Zusammenfassung, Gesamtergebnis, Übereinstimmungserklärung des Errichters, Übergabeunterlagen und Schottplan mit zwei Unterschriften. Die Verantwortung für den Nachweis bleibt bei Errichter und Fachbauleitung.
