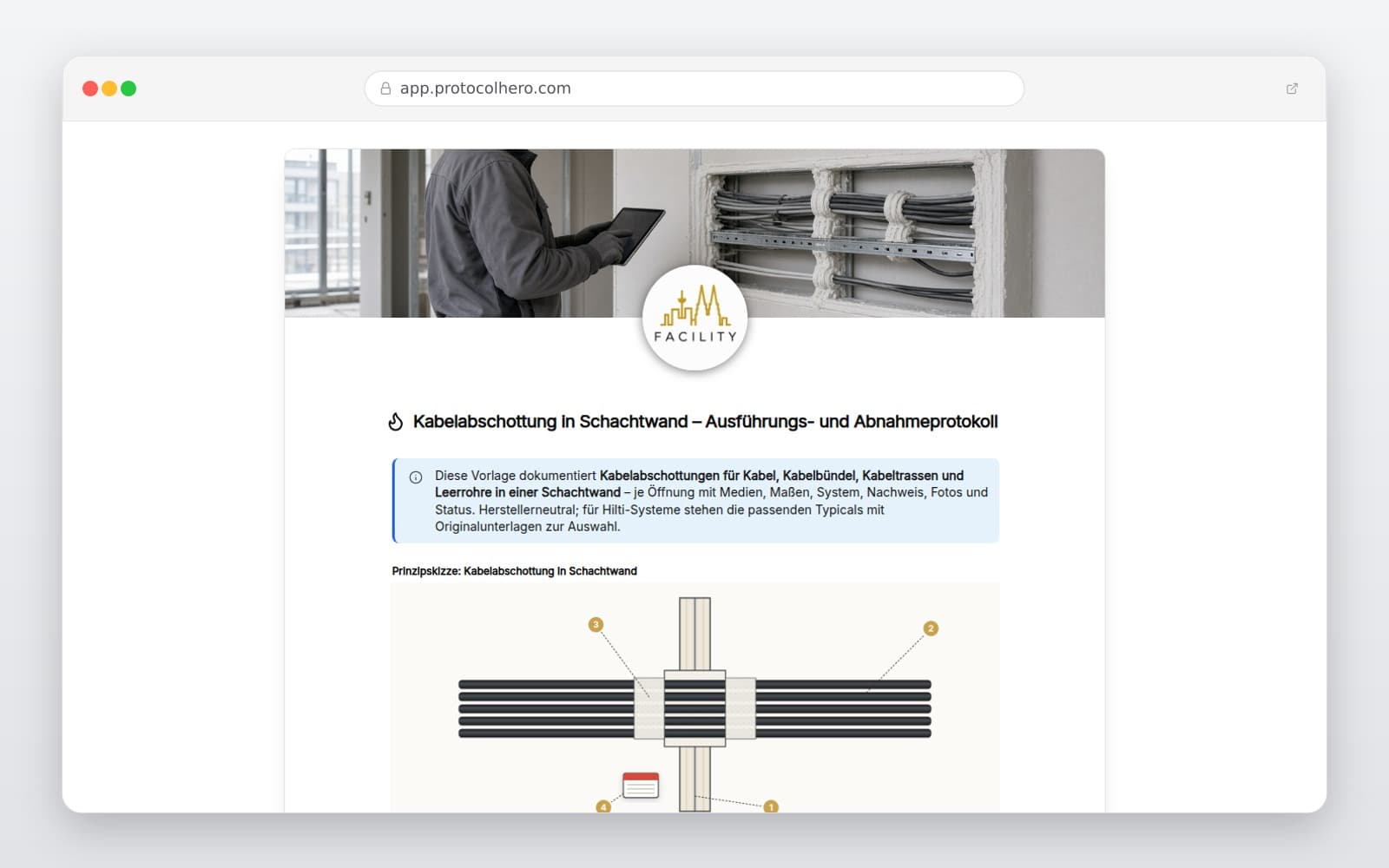

Kabelabschottung in Schachtwand – Ausführungs- und Abnahmeprotokoll

Kabel durch die Schachtwand: was zu dokumentieren ist

Schachtwände trennen den Installationsschacht von Fluren und Nutzungseinheiten. Sie sind oft nur von einer Seite gut zugänglich, und die Kabeldurchführungen liegen dicht beieinander. Umso wichtiger ist es, jede Öffnung mit eigener Schott-Nr. und genauer Lage zu erfassen.

Im Schacht wird regelmäßig nachbelegt. Eine gepflegte Belegungsliste je Abschottung zeigt, welche Kabel bereits verlegt sind, und ist die Grundlage für jede spätere Änderung.

• Geschoss und Lage der Durchführung an der Schachtwand
• Kabelart, Kabelbündel, Kabeltrasse oder Leerrohr
• Wanddicke und geforderte Feuerwiderstandsdauer
• Öffnungsform, Maße und Abstand zur nächsten Öffnung
• Seite, von der aus abgeschottet wurde
• Kennzeichnungsschild an der fertigen Abschottung

So arbeitet die Vorlage mit Typicals und Nachweis

Die Vorlage ist herstellerneutral; für Hilti-Systeme sind die passenden Typicals mit Links zu den Originalunterlagen des Herstellers hinterlegt. Für Kabel in Schachtwänden sind 2 Typicals mit dem Brandschutzstein CFS-BL P und dem flexiblen Brandschutzstein CFS-FS enthalten, laut Typicals für S 90.

Der Katalog nennt dafür den Nachweis Z-19.53-2423 mit einer Geltungsdauer laut Dokument bis 12.12.2029 (Stand 14.10.2026); die Vorlage zeigt diesen Status beim gewählten Typical an. Sie warnt außerdem, wenn eine höhere Feuerwiderstandsdauer gefordert ist, als das Typical angibt. Angehängte Nachweise werden beim PDF-Export hinten angefügt und mit einer SHA-256-Prüfsumme gesichert.

Mängel, Abweichungen und Übergabe

Typisch im Schacht sind überbelegte Öffnungen, fehlende Kennzeichnungsschilder oder Durchführungen, die nach dem Verschließen nachbelegt und nicht wieder fachgerecht geschlossen wurden. Solche Punkte erfassen Sie als Mangel mit Zuständigkeit und Frist oder als Abweichung mit Einstufung wesentlich (vBG nötig) oder nicht wesentlich (Herstellerbestätigung).

Zur Abnahme fasst die Vorlage alle Kabelschotts zusammen und nimmt die Übereinstimmungserklärung des Errichters, die Übergabeunterlagen und den Schottplan auf. Errichter und Fachbauleitung oder Bauleitung unterschreiben; die Verantwortung für den Nachweis bleibt bei ihnen.
