Kombischott in Brettsperrholzdecke – Ausführungs- und Abnahmeprotokoll

Wo im Holzbau Elektro-, Sanitär- und Heizungsleitungen gemeinsam durch eine Brettsperrholzdecke laufen, entsteht ein Kombischott. Mehrere Gewerke belegen dieselbe Öffnung, oft zu unterschiedlichen Zeitpunkten. Die Vorlage gibt Errichter und Fachbauleitung eine gemeinsame Dokumentation mit Belegungstabelle, Deckendicke, Abschottungssystem, Nachweis und Fotos. Sie weist darauf hin, dass der bauaufsichtliche Nachweis in Brettsperrholz projektbezogen zu klären ist.

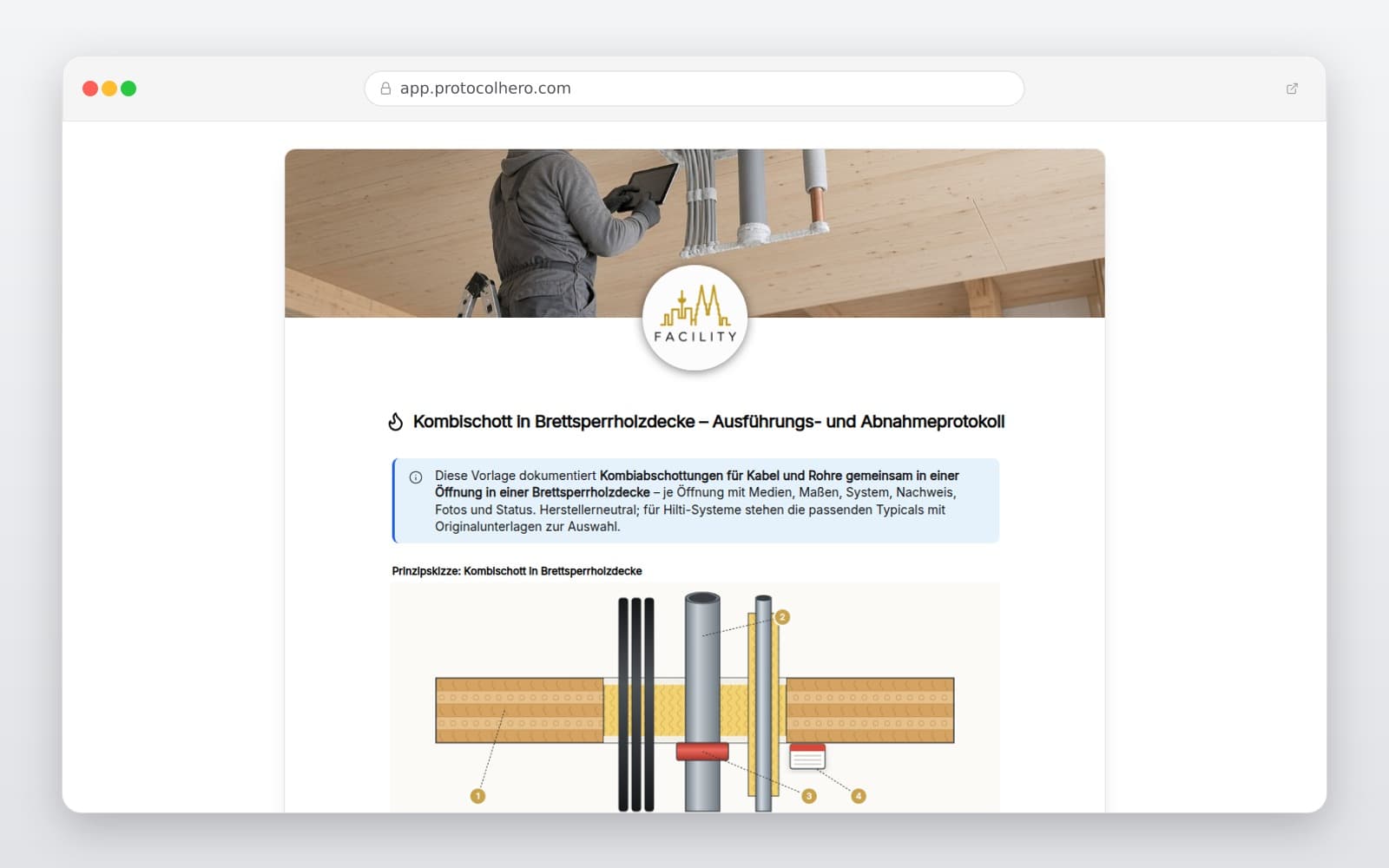

Vorschau der Vorlage „Kombischott in Brettsperrholzdecke – Ausführungs- und Abnahmeprotokoll"
Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Kombischott in Brettsperrholzdecke“ gedacht?

Kombischotts in Brettsperrholzdecken dokumentieren: Belegungstabelle für Kabel und Rohre, System, Nachweis, Fotos und Abnahme in einer Vorlage.

Einsatzbereich
Brandschutz
Erfasste Inhalte
Projektdaten mit Konzept-Index, Fachbauleitung und Bauleitung, Je Kombischott ein Block mit Schott-Nr., Lage und Datum, Belegungstabelle für alle Kabel und Rohre der Öffnung
Ergebnis
Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist in dieser Vorlage enthalten?

Projektdaten mit Konzept-Index, Fachbauleitung und Bauleitung

Je Kombischott ein Block mit Schott-Nr., Lage und Datum

Belegungstabelle für alle Kabel und Rohre der Öffnung

Deckendicke und Feuerwiderstandsdauer mit Warnhinweis

Systemwahl per Bild, etwa Steine/Kissen, Schaum oder Mörtel

8 Hilti-Typicals mit Zeichnung, CAD-Detail und Nachweis

Status mit Abweichungseinstufung und Mängeln mit Frist

Übereinstimmungserklärung, Schottplan-Anhang und Unterschriften

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Kombischott in der Holzdecke dokumentieren

Erfassen Sie gemischte Deckendurchführungen mit vollständiger Belegung und Unterschrift.

Live-Tour ansehen

Mehrere Gewerke, eine Deckenöffnung

Ein Kombischott in der Decke wird selten in einem Zug fertig. Zuerst laufen die Rohre, später kommen Kabel hinzu, und am Ende muss die Öffnung so verschlossen sein, wie es der Nachweis für genau diese Mischung vorsieht. Die Belegungstabelle hält fest, welches Medium in welcher Dimension verbaut ist.

Bei Decken aus Brettsperrholz verweist der Hilti-Katalog (Stand 14.10.2026) auf eine Herstellerübersicht (Anlagen 1 und 2), die kein bauaufsichtlicher Nachweis ist. Klären Sie den Nachweis projektbezogen, bevor die Öffnung verschlossen wird.

  • Medium je Zeile der Belegungstabelle, Gewerk in der Bemerkung
  • Kabelart, Rohrwerkstoff, Durchmesser und Dämmung
  • Öffnungsform und Maße in der Decke
  • Ausführung von unten über Kopf oder von oben
  • Abstand zu benachbarten Durchführungen
  • Kennzeichnungsschild mit Bezug zur Schott-Nr.

Herstellerneutral erfassen, Hilti-Typicals nutzen

Die Vorlage ist herstellerneutral; für Hilti-Systeme sind die passenden Typicals mit Links zu den Originalunterlagen des Herstellers hinterlegt. Für Kombischotts in Brettsperrholzdecken sind 8 Typicals mit dem Brandschutzstein CFS-BL P und dem Brandschutzschaum CFS-F FX enthalten, laut Typicals für EI 30, EI 60 und EI 90.

Nach Auswahl eines Typicals erscheinen Zeichnung, CAD-Detail und die Hilti-Übersicht als Herstellerunterlage; reicht der Feuerwiderstand des Typicals nicht, gibt die Vorlage eine Warnung aus. Angehängte Nachweise werden beim PDF-Export hinten angefügt und mit einer SHA-256-Prüfsumme gesichert.

Abweichungen und Abnahme

Ändert sich die Belegung oder wird ein Medium ergänzt, das im Typical nicht vorgesehen ist, erfassen Sie das als Abweichung: wesentlich mit vorhabenbezogener Bauartgenehmigung oder nicht wesentlich mit Herstellerbestätigung. Mängel erhalten eine Beschreibung, eine Zuständigkeit und eine Frist.

Die Abschlussseite fasst alle Kombischotts zusammen. Errichter und Fachbauleitung oder Bauleitung unterschreiben nach der Übereinstimmungserklärung des Errichters; die Verantwortung für den Nachweis bleibt bei ihnen.
