Feuerschutztore Prüfprotokoll – Vorlage für Feuerschutzabschlüsse

Eine lückenlose Dokumentation ist bei Brandschutzabschlüssen lebensrettend und haftungsrelevant. Mit unserer digitalen Vorlage für das Prüfprotokoll von Feuerschutztoren und -abschlüssen erfassen Sie den Zustand von Schiebetoren, Roll- und Hubtoren sowie textilen Feuerschutzvorhängen strukturiert und normenkonform. Sichern Sie sich und Ihre Kunden durch eine lückenlose Mängel- und Funktionserfassung ab.

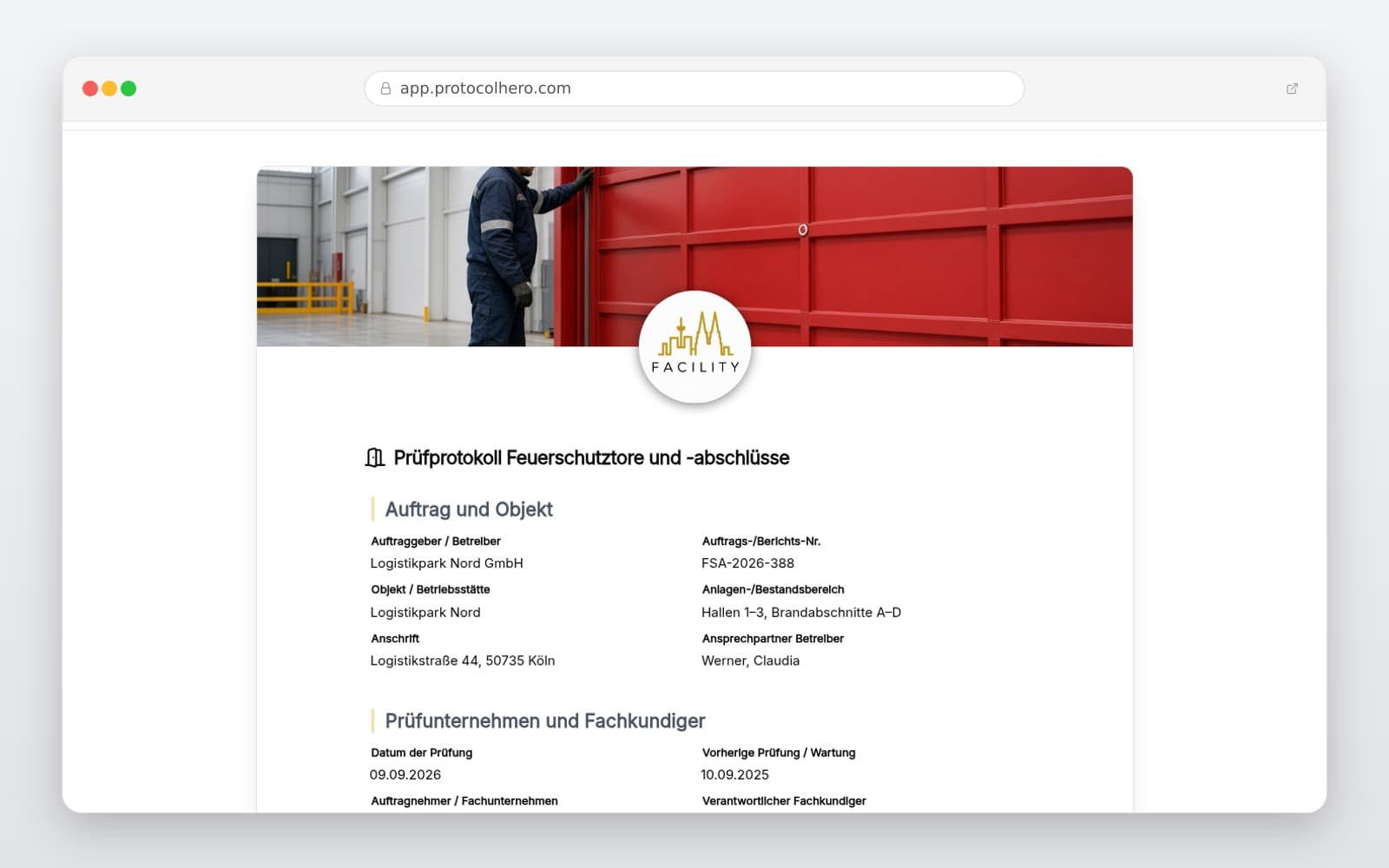

Vorschau der Vorlage „Feuerschutztore Prüfprotokoll – Vorlage für Feuerschutzabschlüsse"
Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Feuerschutztore Prüfprotokoll“ gedacht?

Prüfprotokoll für Feuerschutztore & -abschlüsse. nachvollziehbare Dokumentation für Schiebetore, Roll-/Hubtore & Textilvorhänge nach DIN EN 16034.

Einsatzbereich
Brandschutz
Erfasste Inhalte
Stammdaten: Auftraggeber, Objekt, Fachunternehmen und Fachkundiger, Referenzdaten: Bestandsliste, Bauartgenehmigung, Herstelleranleitung und Prüfbuch, Identifikation: Eindeutige ID und genauer Standort des Feuerschutzabschlusses
Ergebnis
Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Diese Punkte dokumentieren Sie mit der Vorlage:

Stammdaten: Auftraggeber, Objekt, Fachunternehmen und Fachkundiger

Referenzdaten: Bestandsliste, Bauartgenehmigung, Herstelleranleitung und Prüfbuch

Identifikation: Eindeutige ID und genauer Standort des Feuerschutzabschlusses

Bauart-Auswahl: Schiebe-, Roll-, Hubtore oder textile Feuerschutzvorhänge

Mechanische Komponenten: Torblatt, Behang, Führungen, Rollen, Seile und Dichtungen

Funktionsprüfung: Auslösung, Selbstschließung, Schließgeschwindigkeit und Endlagen

Umfeldprüfung: Bauanschlüsse, Schließbereich und nachträgliche Veränderungen

Mängelbericht: Korrekturmaßnahmen, Rückstellung, Fotodokumentation und Unterschrift

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Feuerschutztore digital prüfen

Nutzen Sie unsere Vorlage und passen Sie diese flexibel an Bauartgenehmigungen, Herstelleranleitungen und objektspezifische Anforderungen an.

Live-Tour ansehen

Aufgabe und Bauarten von Feuerschutzabschlüssen

Großflächige Feuerschutzabschlüsse wie Feuerschutztore und textile Feuerschutzvorhänge haben im Ernstfall eine zentrale Aufgabe: Sie müssen Brandabschnitte zuverlässig abriegeln, um die Ausbreitung von Feuer und Rauch zu verhindern. Je nach baulicher Situation und Platzverhältnissen kommen unterschiedliche Bauarten zum Einsatz.

Während Schiebetore oft in Industriehallen seitlich verfahren, nutzen Roll- und Hubtore den Raum oberhalb der Öffnung. Textile Feuerschutzvorhänge bieten eine extrem platzsparende und optisch unauffällige Alternative für moderne Architektur. Jede dieser Bauarten stellt spezifische Anforderungen an die Prüfung.

  • DIN EN 16034 regelt die Produktnorm für Feuer- und Rauchschutzeigenschaften.
  • DIBt-Bauartgenehmigungen und Verwendbarkeitsnachweise definieren die zulässigen Einsatzbereiche.
  • Herstelleranleitungen geben zwingende Vorgaben für Montage, Betrieb und Instandhaltung vor.

Mechanik, Führung, Dichtungen und Schließbereich

Die mechanische Integrität ist das Fundament jedes Feuerschutzabschlusses. Verschleißteile wie Rollen, Seile, Führungen und Befestigungen müssen regelmäßig auf Beschädigungen und Leichtgängigkeit kontrolliert werden. Eine besondere Rolle spielen die Dichtungen, die im Brandfall ein Durchdringen von heißen Gasen verhindern.

Zudem muss der gesamte Schließbereich des Tores permanent freigehalten werden. Nachträgliche bauliche Veränderungen, im Weg stehende Regale oder abgestellte Gegenstände im Verfahrweg stellen ein massives Sicherheitsrisiko dar und müssen im Protokoll zwingend als Mangel vermerkt werden.

  • Sichtprüfung von Torblatt, Behang, Führungen, Rollen und Befestigungen.
  • Kontrolle der Dichtungen auf Beschädigung, Alterung und korrekten Sitz.
  • Überprüfung des Schließbereichs auf Hindernisse oder unzulässige Einbauten.

Auslösung, Selbstschließung und bauartspezifische Funktionen

Ein Feuerschutzabschluss muss im Ernstfall zuverlässig und ohne externe Energiequelle (schwerkraftgesteuert) schließen. Die Prüfung der Selbstschließung aus jeder Position heraus ist daher ein kritischer Bestandteil der Inspektion. Hierbei wird auch die Schließgeschwindigkeit gemessen, die weder zu schnell (Verletzungsgefahr) noch zu langsam sein darf.

Wichtig ist hierbei die klare Abgrenzung zur Feststellanlage: Die Schnittstelle zur Steuerung wird dokumentiert, ohne jedoch eine vollständige Wartung der Feststellanlage nach DIN 14677 vorzutäuschen, sofern diese nicht separat beauftragt und durchgeführt wurde.

  • Prüfung der Auslösung über die Rauchschalter oder Handauslöser.
  • Messung und Dokumentation der Schließgeschwindigkeit und der sicheren Endlage.
  • Klare Abgrenzung und Dokumentation der Schnittstelle zur Feststellanlage.

Mängel, Rückstellung und Prüfbuch

Werden bei der Prüfung Mängel festgestellt, müssen diese präzise dokumentiert und nach Dringlichkeit kategorisiert werden. Fotos direkt im Prüfprotokoll helfen, Schäden unmissverständlich zu belegen und erleichtern das spätere Angebot für Reparaturen.

Nach erfolgreicher Prüfung und eventueller Mängelbehebung erfolgt die betriebsfertige Rückstellung des Systems. Alle Prüfschritte, Messergebnisse und Reparaturen sind im herstellerseitigen Prüfbuch zu hinterlegen und durch die Unterschrift des zertifizierten Fachkundigen zu bestätigen.

  • Detaillierte Erfassung von Mängeln inklusive Fotodokumentation.
  • Festlegung von konkreten Korrekturmaßnahmen und Fristen.
  • nachvollziehbare Dokumentation und Übergabe des Protokolls an den Betreiber.
