Wer sollte eine Rauchschutz-Druckanlage warten?

Die Wartung sollte durch ein Fachunternehmen beziehungsweise eine Fachkraft erfolgen, die für die konkrete RDA-Bauart, ihre Steuerung und die objektspezifischen Rauchschutzfunktionen qualifiziert ist.

Welche Unterlagen werden für die RDA-Wartung benötigt?

Benötigt werden insbesondere Anlagenplan, Funktionsmatrix, Brandschutzkonzept, Systemnachweis, Herstellerunterlagen, Wartungsanweisung, Prüfbuch und frühere Mängel- oder Wartungsnachweise.

Welche Messwerte und Funktionen werden dokumentiert?

Dokumentiert werden unter anderem Steuerungs- und Störmeldungen, Ersatzstromversorgung, Differenzdruck, Luftgeschwindigkeit, Türöffnungskraft, Zuluft, Abströmung und Brandmeldeanlagen-Schnittstellen.

Wie werden festgestellte Mängel nachverfolgt?

Mängel werden dem betroffenen Schutzbereich oder der RDA-Komponente zugeordnet und mit Priorität, Ersatzmaßnahme, verantwortlicher Stelle, Frist und gegebenenfalls erforderlicher Nachprüfung festgehalten.

Facility Management8

RDA Wartungsprotokoll Vorlage

Name: ProtocolHero
Brand: ProtocolHero

Diese digitale Vorlage führt durch die Wartung einer Rauchschutz-Druckanlage. Anlagendaten, Steuerung, Energieversorgung, Schutzbereiche, Messszenarien, Abströmung, Fotos und Instandsetzungsmaßnahmen werden einheitlich erfasst.

Kostenlos registrieren

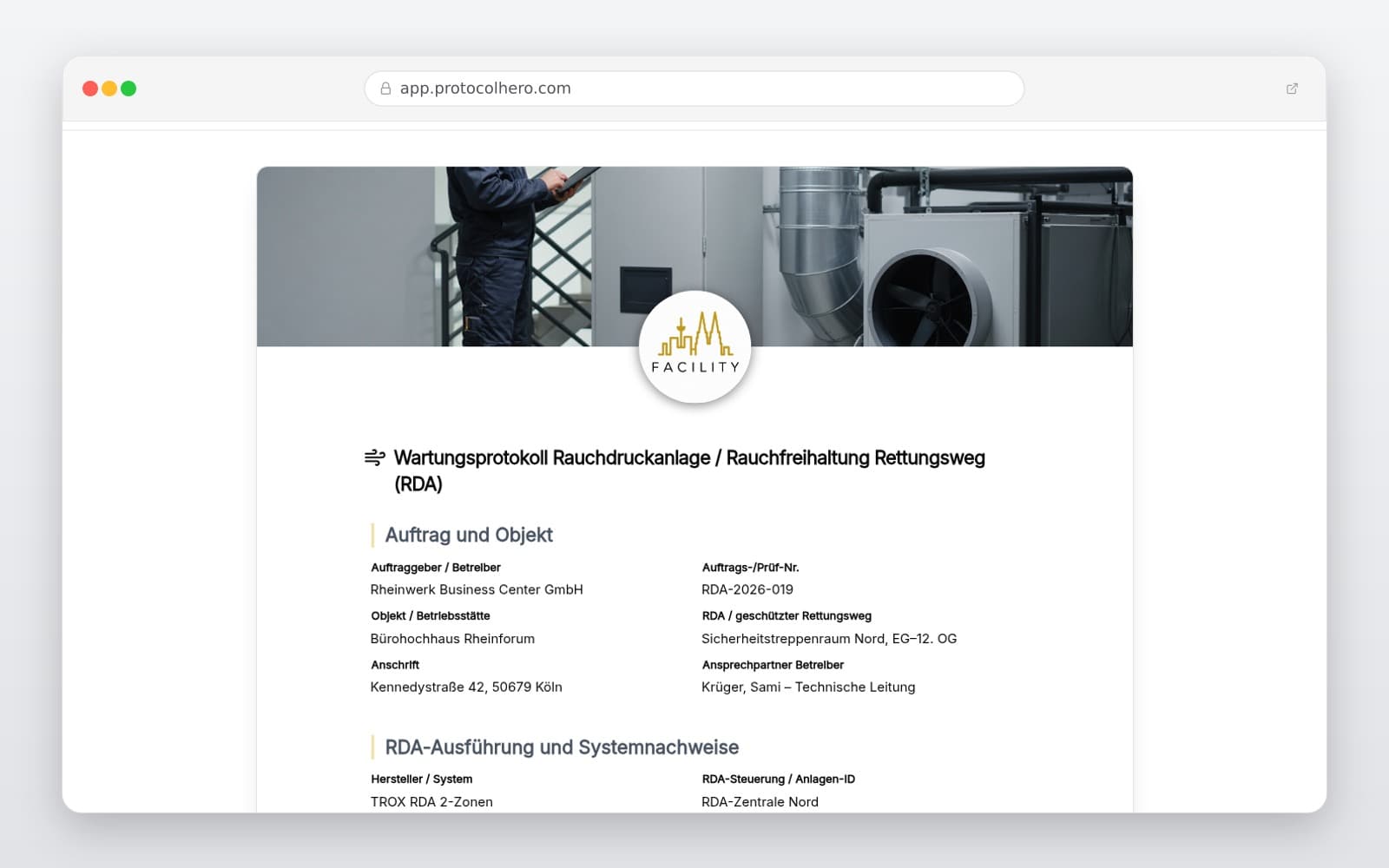

Vorschau der Vorlage „RDA Wartungsprotokoll Vorlage"

Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „RDA Wartungsprotokoll Vorlage“ gedacht?

RDA-Wartungsprotokoll: Steuerung, Schutzbereiche, Differenzdruck, Luftgeschwindigkeit, Türöffnungskraft und Mängel strukturiert dokumentieren.

Einsatzbereich: Facility Management
Erfasste Inhalte: Objektdaten, geschützte Rettungswege und eindeutige Prüfnummern, Dokumentation von RDA-Steuerung, Meldelinien und Notstromversorgung, Sollwert-Abgleich aus Systemnachweis, Funktionsmatrix und Herstellerdaten
Ergebnis: Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist im RDA-Wartungsprotokoll enthalten?

Objektdaten, geschützte Rettungswege und eindeutige Prüfnummern

Dokumentation von RDA-Steuerung, Meldelinien und Notstromversorgung

Sollwert-Abgleich aus Systemnachweis, Funktionsmatrix und Herstellerdaten

Wiederholbare Erfassung von Schutzbereichen und Messszenarien

Messung von Differenzdruck, Luftgeschwindigkeit und Türöffnungskräften

Überprüfung von Zuluft, Abströmung und BMA-Schnittstellen

Fotodokumentation für Messpunkte und festgestellte Mängel

Mängelbewertung und Priorisierung von Instandsetzungsmaßnahmen

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

RDA-Wartung jetzt digital dokumentieren

RDA-Wartung mit Steuerung, Schutzbereichen, Messwerten, Fotos und Maßnahmen strukturiert dokumentieren.

Live-Tour ansehen

1. Auftrag und RDA-Anlagendaten erfassen

Auftraggeber, Objekt, geschützter Rettungsweg, Prüfnummer, Hersteller und System ermöglichen die eindeutige Zuordnung. Brandschutzkonzept, Funktionsmatrix, Prüfbuch und Wartungsanweisung bilden die objektspezifische Grundlage.

Um eine nachvollziehbare Historie zu gewährleisten, sollten die herstellerspezifischen Dokumente, das Brandschutzkonzept und die genehmigte Funktionsmatrix als Grundlage herangezogen werden. So stellen Sie sicher, dass alle Sollwerte für die späteren Messungen korrekt hinterlegt sind.

Eindeutige Zuordnung von Objekt, Anlage und Prüfnummer
Erfassung der Systemkomponenten und der Steuerungskonfiguration
Hinterlegung der Sollwerte aus dem behördlichen Brandschutzkonzept

2. Steuerung und Energieversorgung prüfen

RDA-Steuerung, Anzeigen, Meldelinien und Ersatzstromversorgung werden getrennt erfasst. Befunde lassen sich direkt mit dem Wartungstermin und der verantwortlichen Fachkraft verbinden.

Ein besonderes Augenmerk liegt auf der Notstromversorgung. Fällt die Hauptstromversorgung im Brandfall aus, muss die Anlage über die Ersatzstromquelle sicher weiterbetrieben werden. Prüfen Sie die Umschaltvorgänge und den Batteriezustand.

Funktionsprüfung der Steuerung und aller optischen/akustischen Anzeigen
Kontrolle der Auslösewege (z. B. Handauslösung, Rauchmelder, BMA-Schnittstelle)
Überprüfung der Ersatzstromversorgung und der Umschaltgeräte

3. Schutzbereiche, Messwerte und Abströmung dokumentieren

Jeder Schutzbereich oder jedes Messszenario kann wiederholt angelegt werden. Differenzdruck, Luftgeschwindigkeit, Türöffnungskraft, Türzustände, Zuluft und Abströmung bleiben dadurch nachvollziehbar.

Die gemessenen Werte für den Differenzdruck, die Luftgeschwindigkeit an den Überströmöffnungen und die maximalen Türöffnungskräfte müssen exakt dokumentiert und den Sollwerten gegenübergestellt werden. Nur so ist sichergestellt, dass flüchtende Personen die Türen im Rettungsweg noch eigenständig öffnen können.

Messung des Differenzdrucks im geschützten Bereich bei geschlossenen Türen
Ermittlung der Luftgeschwindigkeit an den geöffneten Durchströmöffnungen
Überprüfung der maximalen Türöffnungskräfte an den Fluchttüren (Grenzwert beachten)
Kontrolle der Zuluftventilatoren und der kontrollierten Abströmungsöffnungen

4. Mängel bewerten und Instandsetzung nachverfolgen

Festgestellte Mängel werden mit Priorität, erforderlicher Instandsetzung, Verantwortung, Frist und Status dokumentiert. Abschlussbewertung und Folgetermine unterstützen die weitere Nachverfolgung.

Halten Sie erforderliche Instandsetzungsmaßnahmen mit klaren Fristen und Verantwortlichkeiten fest. Durch die digitale Erfassung inklusive Fotodokumentation direkt vor Ort erleichtern Sie die spätere Nachprüfung und stellen eine nachvollziehbare Mängelbeseitigung sicher.

Detaillierte Mängelerfassung mit Zuordnung zu Systemkomponenten
Fotodokumentation von Beschädigungen oder Fehlfunktionen direkt im Protokoll
Festlegung von Prioritäten, Fristen und Zuständigkeiten für die Reparatur
Abschlussbewertung mit Unterschrift der prüfenden Fachkraft
