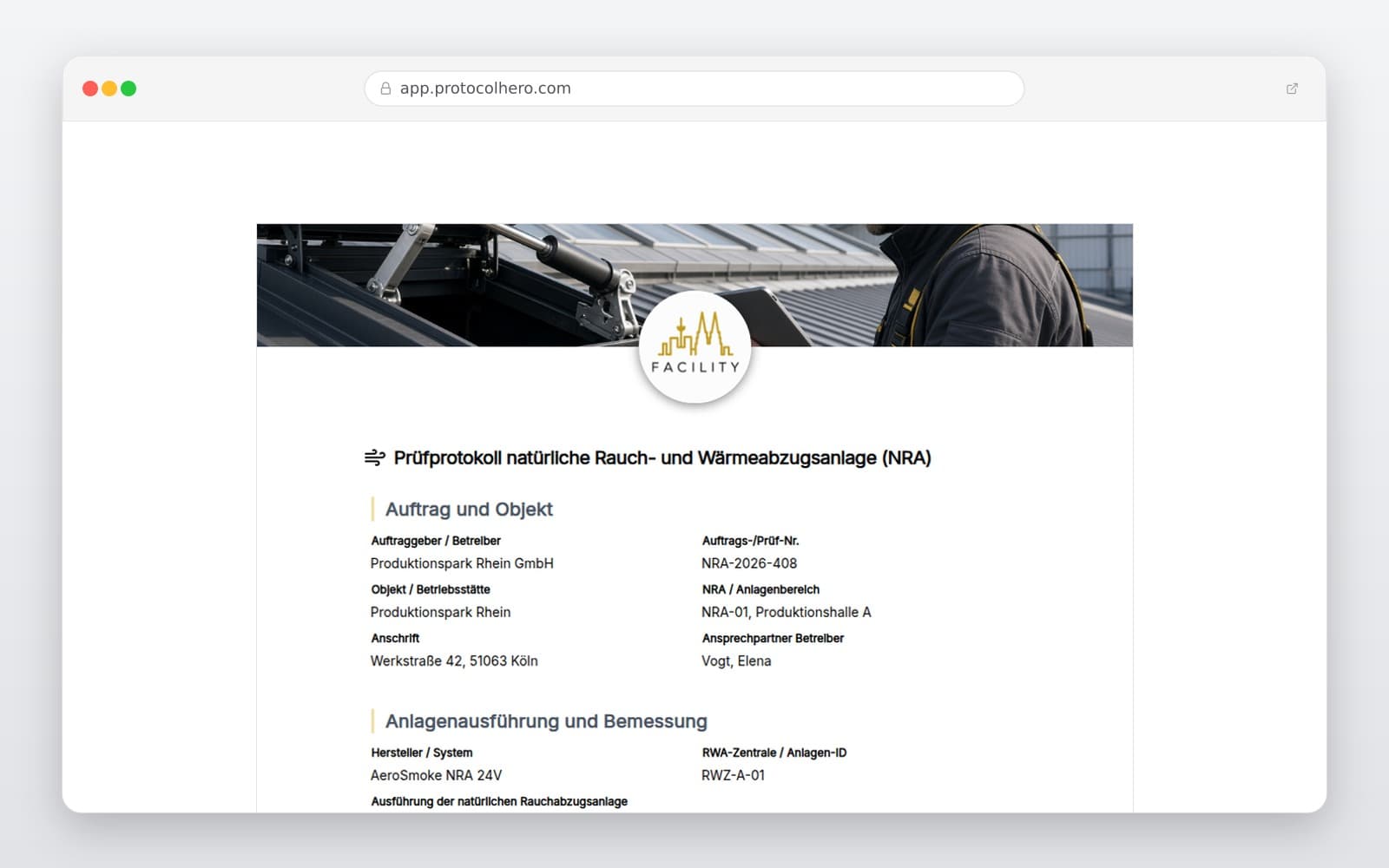

RWA Prüfprotokoll Vorlage: Natürliche Rauchabzugsanlage (NRA) prüfen

Warum natürliche Rauchabzugsanlagen (NRA) regelmäßig geprüft werden müssen

Natürliche Rauch- und Wärmeabzugsanlagen (NRA) sind essenzielle Bestandteile des vorbeugenden Brandschutzes. Im Brandfall leiten sie heiße Brandgase, Rauch und Wärme thermisch gesteuert nach oben ab, um Rettungswege raucharm zu halten und die Gebäudestruktur vor extremen Temperaturen zu schützen. Damit diese lebensrettende Funktion jederzeit gewährleistet ist, fordert der Gesetzgeber eine regelmäßige und fachgerechte Überprüfung.

Die Wartung und Prüfung orientiert sich an anerkannten Regeln der Technik wie der DIN 18232-2, den Richtlinien des VdS (z. B. VdS 3830) sowie den Vorgaben der Hersteller. Ein lückenloses RWA Prüfprotokoll dient Betreibern als Nachweis gegenüber Sachversicherern und Baubehörden, dass alle gesetzlichen Prüfpflichten ordnungsgemäß erfüllt wurden.

Zentrale, Auslösung und Energieversorgung im Fokus

Das Herzstück jeder RWA ist die Steuerung. Sie koordiniert das komplexe Zusammenspiel zwischen Auslöseorganen, der Energieversorgung und den eigentlichen Rauchabzugsgeräten (NRWG). Bei der Prüfung wird die RWA-Zentrale auf Fehlermeldungen, Leitungsunterbrechungen und die Funktionsfähigkeit der Notstromversorgung untersucht.

Die Auslösung muss über verschiedene Wege einwandfrei funktionieren und lückenlos im Protokoll erfasst werden:

• Händische Auslösung: Überprüfung der manuellen Notruftaster (Handauslösekästen) auf mechanische Beschädigung, Scheibenintegrität und korrekte Signalauslösung.
• Automatische Auslösung: Test der installierten Rauchmelder sowie der Schnittstelle zur Brandmeldeanlage (BMA-Ansteuerung).
• Energie-Redundanz: Funktionskontrolle der Notstrom-Akkus oder Druckgasflaschen (CO2-Patronen) gemäß den anlagenspezifischen Wartungsintervallen und Herstellerangaben.

NRWG, Zuluft und die gruppenweise Funktionsprüfung

Die natürlichen Rauch- und Wärmeabzugsgeräte (NRWG) in Dach und Fassade müssen im Ernstfall schnell und zuverlässig den erforderlichen geometrischen oder aerodynamischen Querschnitt freigeben. Daher erfolgt eine gruppenweise Funktionsprüfung aller Auslösegruppen. Hierbei werden die Antriebe, die Öffnungsbewegung sowie die mechanischen Verriegelungen geprüft.

Ein kritischer Faktor ist das Zusammenspiel mit den Zuluftöffnungen im unteren Gebäudebereich. Nur wenn ausreichend Zuluft nachströmen kann, entsteht die für den Rauchabzug notwendige thermische Konvektion. Im Prüfprotokoll werden daher auch die Zuluft-Schnittstellen und die tatsächlichen Endlagenrückmeldungen der Fenster- und Klappenantriebe präzise erfasst.

Mängeldokumentation, Prüfbuch und ordnungsgemäße Rückstellung

Nach der erfolgreichen Auslösung aller Gruppen müssen die Rauchabzugsanlagen wieder sicher geschlossen und in den betriebsbereiten Ruhezustand zurückgestellt werden. Dieser Rückstellvorgang – inklusive des Austauschs von Einweg-Auslöseelementen wie CO2-Patronen oder Schmelzloten – ist im Protokoll detailliert zu vermerken.

Festgestellte Mängel, wie verschlissene Dichtungen, schwergängige Scharniere oder gealterte Akkus, müssen priorisiert dokumentiert werden. Die Vorlage bietet dafür ein strukturiertes Feld, um Instandsetzungsfristen festzulegen und notwendige Nachprüfungen zu terminieren. Alle Einträge fließen direkt in das Prüfbuch der Anlage ein.
