Welche Angaben gehören in ein Prüfprotokoll für elektrische Maschinenausrüstung?

In ein vollständiges Prüfprotokoll gehören die eindeutigen Maschinendaten (Hersteller, Typ, Seriennummer), Angaben zum Prüfer und den verwendeten Messgeräten, die Ergebnisse der Sicht-, Mess- und Funktionsprüfung, eine detaillierte Mängelliste mit Behebungsfristen sowie die finale Bewertung und die Unterschriften der Beteiligten.

Welche Messungen können bei einer Maschinenprüfung erforderlich sein?

Typische Messungen nach DIN EN 60204-1 umfassen die Prüfung der Durchgängigkeit des Schutzleitersystems, die Isolationswiderstandsprüfung, die Messung der Schleifenimpedanz zur Überprüfung der automatischen Abschaltung im Fehlerfall sowie die Messung der Restspannung an berührbaren Teilen nach dem Ausschalten.

Wie werden Schutzleiter- und Isolationsmessungen dokumentiert?

Die Messungen werden unter Angabe des genauen Messpunkts (z. B. 'Motorgehäuse Hauptantrieb'), des ermittelten Messwerts, des zulässigen Grenzwerts sowie der Bewertung ('Bestanden' / 'Nicht bestanden') im Protokoll dokumentiert. So ist jeder Messpunkt auch bei späteren Wiederholungsprüfungen exakt nachvollziehbar.

Wovon hängen Prüfumfang, Grenzwerte und Prüffristen ab?

Es gibt keine pauschalen Werte. Der genaue Prüfumfang, die anzuwendenden Grenzwerte und die Fristen für Wiederholungsprüfungen hängen maßgeblich von der Gefährdungsbeurteilung der Maschine, den Herstellerangaben, spezifischen Produktnormen (C-Normen) und den tatsächlichen Umgebungsbedingungen am Aufstellort ab.

Elektrotechnik9

Prüfprotokoll elektrische Ausrüstung von Maschinen – Vorlage nach DIN EN 60204-1

Name: ProtocolHero
Brand: ProtocolHero

Die zuverlässige und nachvollziehbare Prüfung der elektrischen Ausrüstung von Maschinen sichert nicht nur den reibungslosen Betrieb, sondern schützt auch Ihre Mitarbeiter vor schweren Unfällen. Mit unserer professionellen Protokollvorlage dokumentieren Sie alle erforderlichen Prüfschritte – von der Sichtprüfung über komplexe Messungen bis hin zur abschließenden Funktionsprüfung – normgerecht und praxisnah.

Kostenlos registrieren

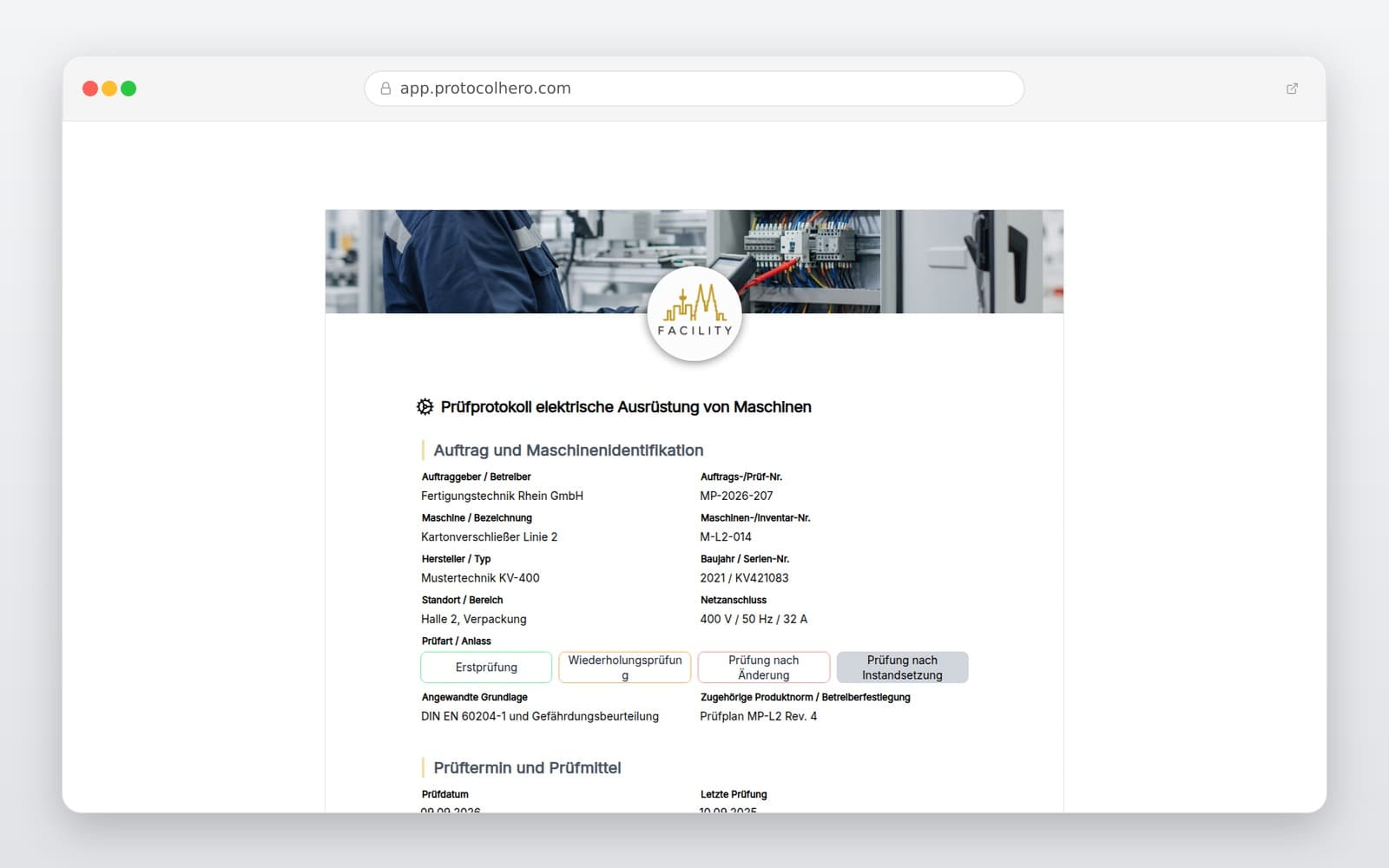

Vorschau der Vorlage „Prüfprotokoll elektrische Ausrüstung von Maschinen – Vorlage nach DIN EN 60204-1"

Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Prüfprotokoll elektrische Ausrüstung von Maschinen“ gedacht?

Prüfprotokoll für die elektrische Ausrüstung von Maschinen nach DIN EN 60204-1 (VDE 0113-1). Rechtssichere Dokumentation für Elektrofachkräfte & Instandhalter.

Einsatzbereich: Elektrotechnik
Erfasste Inhalte: Stammdaten zur Maschine, zum Prüfmittel und zum Prüfanlass, Checkliste für die visuelle Sichtprüfung der gesamten elektrischen Ausrüstung, Dokumentation der Schutzleiterprüfung (Durchgängigkeit und Widerstand)
Ergebnis: Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist in dieser Vorlage enthalten?

Stammdaten zur Maschine, zum Prüfmittel und zum Prüfanlass

Checkliste für die visuelle Sichtprüfung der gesamten elektrischen Ausrüstung

Dokumentation der Schutzleiterprüfung (Durchgängigkeit und Widerstand)

Messprotokoll für Isolationswiderstände und Restspannungen

Erfassung von Fehlerschutzmaßnahmen und individuellen Grenzwerten

Funktionsprüfung aller Bedien- und Sicherheitseinrichtungen (z. B. Not-Halt)

Mängelbericht mit Maßnahmen, Fristen, Fotodokumentation und digitaler Unterschrift

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Jetzt Protokollvorlage nutzen und individuell anpassen

Passen Sie die Vorlage flexibel an die konkrete Maschine, die jeweilige Produktnorm, Ihre Gefährdungsbeurteilung sowie den herstellerspezifischen Prüfplan an.

Live-Tour ansehen

Warum die elektrische Ausrüstung von Maschinen strukturiert geprüft wird

Die elektrische Sicherheit von Maschinen unterliegt strengen gesetzlichen und normativen Anforderungen. Gemäß der Betriebssicherheitsverordnung (BetrSichV) und den Vorgaben der Berufsgenossenschaften müssen elektrische Ausrüstungen von Maschinen vor der ersten Inbetriebnahme, nach Änderungen sowie in regelmäßigen Abständen von einer befähigten Person geprüft werden.

Eine strukturierte Dokumentation dient als rechtssicherer Nachweis im Schadensfall und hilft, potenzielle Gefahrenquellen frühzeitig zu erkennen. Da Maschinen im Gegensatz zu einfachen elektrischen Anlagen oft komplexere Steuerungen, Not-Halt-Ketten und spezifische Umgebungsbedingungen aufweisen, ist ein standardisierter, aber flexibler Prüfablauf unerlässlich.

Einhaltung gesetzlicher Vorgaben nach BetrSichV und DGUV Vorschrift 3
Nachweis der Konformität mit harmonisierten Normen wie der DIN EN 60204-1 (VDE 0113-1)
Prävention von Stillstandszeiten und Minimierung von Haftungsrisiken für Betreiber
Systematische Erfassung des tatsächlichen Maschinenzustands

Maschinen-, Prüfmittel- und Sichtprüfungsdaten

Jede ordnungsgemäße Prüfung beginnt mit der eindeutigen Identifikation des Prüfobjekts und der verwendeten Messgeräte. Nur so ist das Protokoll später zweifelsfrei zuzuordnen und die Messung reproduzierbar. Direkt im Anschluss folgt die Sichtprüfung, welche oft bereits die Mehrheit aller Mängel aufdeckt.

Bei der Sichtprüfung wird kontrolliert, ob die elektrische Ausrüstung den äußeren Einflüssen am Aufstellort standhält, ob Schutzabdeckungen unbeschädigt sind und ob die Kennzeichnungen sowie der Schaltplan mit der Realität übereinstimmen.

Erfassung von Hersteller, Typ, Seriennummer und Baujahr der Maschine
Dokumentation des verwendeten Kalibrierstatus der Prüfmittel
Kontrolle auf mechanische Beschädigungen an Gehäusen und Leitungen
Überprüfung der ordnungsgemäßen Kennzeichnung von Betriebsmitteln und Klemmen

Schutzmaßnahmen und elektrische Messpunkte

Der Kern der messtechnischen Prüfung befasst sich mit der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag. Hierbei dürfen keine pauschalen Sollwerte herangezogen werden; vielmehr müssen die Grenzwerte auf Basis der Produktnormen, der Herstellerunterlagen und der spezifischen Leitungslängen ermittelt werden.

Die Schutzleiterprüfung sichert ab, dass im Fehlerfall gefährliche Berührungsspannungen sofort abgeschaltet werden. Ergänzend dazu weisen Isolationsmessungen und die Prüfung der Restspannung nach dem Ausschalten nach, dass keine unzulässigen Potenziale an zugänglichen Teilen anstehen.

Messung des Schutzleiterwiderstands an allen relevanten berührbaren Metallteilen
Isolationswiderstandsmessung zwischen aktiven Leitern und dem Schutzleitersystem
Prüfung der Restspannung an Netzsteckern oder berührbaren Teilen nach dem Abschalten
Abgleich der Messwerte mit den individuellen Grenzwerten der Maschine

Funktionsprüfung, Mängel und Abschluss

Eine Maschine ist erst dann sicher, wenn auch alle sicherheitsbezogenen Teile der Steuerung fehlerfrei arbeiten. Die Funktionsprüfung verifiziert, dass Verriegelungen, Schutztüren, Not-Halt-Taster und Zustimmeinrichtungen im Ernstfall die gefahrbringende Bewegung zuverlässig stoppen.

Werden bei der Prüfung Mängel festgestellt, müssen diese priorisiert, mit Fristen versehen und im Protokoll festgehalten werden. Nach erfolgreicher Behebung oder bei Mängelfreiheit wird das Protokoll durch die Unterschrift der Elektrofachkraft und des Betreibers rechtssicher abgeschlossen.

Funktionstest aller Not-Halt-Bedienelemente und Not-Aus-Einrichtungen
Überprüfung von Verriegelungen an Schutztüren und Wartungsklappen
Eindeutige Dokumentation gefundener Mängel inklusive Fotobeweis
Festlegung von Reparaturfristen und Definition von Schutzmaßnahmen bis zur Behebung
