Was gehört in ein Instandhaltungsprotokoll für eine Sprühwasser-Löschanlage?

Ein vollständiges Protokoll dokumentiert die Stammdaten der Anlage, den Zustand der offenen Düsen und des Rohrnetzes, die Auslöseprüfung des Gruppenventils (hydraulisch, pneumatisch, elektrisch, manuell), die Messwerte der Wasserversorgung (Druck, Volumenstrom) sowie die Alarmübertragung. Zudem müssen Mängel, getroffene Korrekturmaßnahmen, die ordnungsgemäße Rückstellung und die digitale Freigabe erfasst werden.

Wer darf die Instandhaltung durchführen?

Die Instandhaltung darf nur von VdS-anerkannten Errichterfirmen bzw. qualifizierten Brandschutz-Fachkräften durchgeführt werden, die über die notwendige Sachkunde für Wasserlöschanlagen verfügen und mit den Herstellervorgaben vertraut sind.

Wie werden Gruppenventil und Sprühbild geprüft?

Das Gruppenventil wird über die verschiedenen Auslösewege (z. B. Handauslösung, elektrische Ansteuerung durch die BMA) auf Funktion geprüft. Das Sprühbild wird visuell auf Gleichmäßigkeit, Verstopfungen oder Beschädigungen der offenen Düsen kontrolliert, wobei die tatsächliche Beaufschlagung der Schutzbereiche bewertet wird.

Wann ist eine separate Altanlagen- oder Laborprüfung erforderlich?

Eine Laborprüfung (z. B. von Düsen oder Rohrproben) ist in der Regel nach festgelegten Betriebsdaten oder bei begründetem Verdacht auf innere Korrosion, erhebliche Verstopfung oder Alterung der Systemkomponenten gemäß VdS-Richtlinien erforderlich. Sie geht über die normale, wiederkehrende Instandhaltung vor Ort hinaus.

Brandschutz11

Sprühwasser-Löschanlage Wartungsprotokoll – Vorlage nach VdS 2109

Name: ProtocolHero
Brand: ProtocolHero

Eine lückenlose Instandhaltung und Funktionsprobe von Sprühwasser-Löschanlagen sichert im Ernstfall den sofortigen Objektschutz. Mit unserer digitalen Vorlage dokumentieren Sie die Prüfung aller Auslösemechanismen, die Funktionsweise der Gruppenventile sowie die fachgerechte Rückstellung der Anlage sicher und VdS-konform.

Kostenlos registrieren

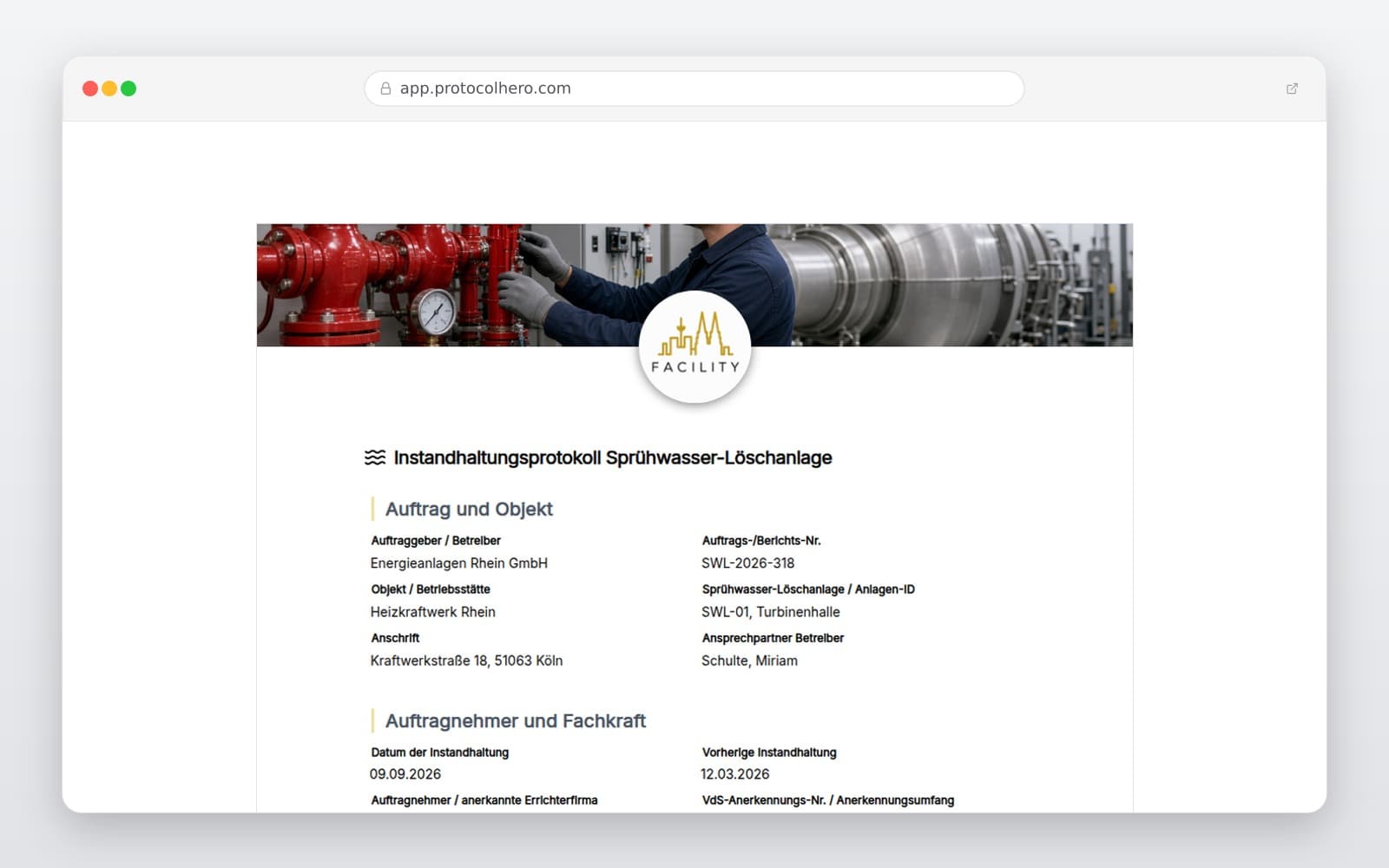

Vorschau der Vorlage „Sprühwasser-Löschanlage Wartungsprotokoll – Vorlage nach VdS 2109"

Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Sprühwasser-Löschanlage Wartungsprotokoll“ gedacht?

Professionelles Wartungsprotokoll für Sprühwasser-Löschanlagen nach VdS 2109. Prüfen Sie Gruppenventile, Sprühbild & Steuerung nachvollziehbar digital.

Einsatzbereich: Brandschutz
Erfasste Inhalte: Stammdaten: Auftraggeber, geschützte Bereiche & anerkannte Errichterfirma, Systemkomponenten: Düsenplan, hydraulische Auslegung & Funktionsmatrix, Ansteuerung & Ventile: Manuelle, elektrische, pneumatische & hydraulische Auslösung
Ergebnis: Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist enthalten?

Stammdaten: Auftraggeber, geschützte Bereiche & anerkannte Errichterfirma

Systemkomponenten: Düsenplan, hydraulische Auslegung & Funktionsmatrix

Ansteuerung & Ventile: Manuelle, elektrische, pneumatische & hydraulische Auslösung

Wasserversorgung: Pumpenleistung, Druckverhältnisse & Alarmübertragung

Sichtprüfung: Zustand des Rohrnetzes, offene Düsen & Schutzbereiche

Messwerte & Mängel: Dokumentation von Abweichungen, Ersatzteilen & Korrekturen

Rückstellung & Freigabe: Betriebsbereitschaft mit Unterschrift & Fotodokumentation

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Sprühwasser-Löschanlage digital prüfen

Passen Sie die Vorlage flexibel an das VdS-Regelwerk, die Herstellerunterlagen sowie Ihr objektspezifisches Löschkonzept an.

Live-Tour ansehen

Aufbau und Aufgabe der Sprühwasser-Löschanlage

Sprühwasser-Löschanlagen (auch Deluge-Systeme genannt) zeichnen sich durch ein Rohrnetz mit permanent offenen Düsen aus. Im Gegensatz zu klassischen Sprinkleranlagen, bei denen einzelne Düsen thermisch gesteuert öffnen, flutet eine Sprühwasser-Löschanlage den gesamten geschützten Bereich gleichzeitig. Dies ist besonders in industriellen Risikobereichen wie Kabelkanälen, Transformatoren oder Gefahrstofflagern essenziell, um eine extrem schnelle Brandausbreitung zu verhindern.

Die Instandhaltung nach VdS 2109 erfordert eine präzise Überprüfung aller Systemkomponenten, da das Löschwasser im Auslösefall ungehindert und sofort über alle Düsen austreten muss. Verstopfungen, Korrosion oder mechanische Schäden am Rohrnetz können die hydraulische Auslegung und damit die Löschwirkung gefährden.

Gruppenventile, Ansteuerung und Alarmierung

Das Herzstück der Anlage ist das Gruppenventil (Deluge-Ventil). Es hält das Löschwasser so lange zurück, bis ein Signal der Brandmeldeanlage (elektrisch), eine pneumatische oder hydraulische Steuerleitung oder eine manuelle Handauslösung das Ventil öffnet.

Im Rahmen der Wartung ist die Funktionsprüfung dieses Ventils und seiner Ansteuerungswege kritisch. Hierbei wird simuliert, ob das Ventil zuverlässig öffnet und das Alarmierungssignal verzögerungsfrei an die ständig besetzte Stelle übertragen wird. Alle Prüfschritte müssen detailliert dokumentiert werden, um die fehlerfreie Interaktion zwischen Brandmeldetechnik und Löschsystem nachzuweisen.

Offene Düsen, Wasserversorgung und Sprühbild

Die Wirksamkeit der Brandbekämpfung steht und fällt mit der Wasserversorgung und dem Zustand der Sprühdüsen. Während der Inspektion müssen der Ruhedruck, der Fließdruck sowie der Volumenstrom an den definierten Messpunkten erfasst und mit den Sollwerten der hydraulischen Auslegung abgeglichen werden.

Zusätzlich ist eine visuelle Kontrolle der offenen Düsen und des Rohrnetzes erforderlich. Verschmutzungen oder Verformungen können das objektspezifische Sprühbild negativ beeinflussen. Nur durch ein gleichmäßiges Sprühbild ist gewährleistet, dass alle geschützten Oberflächen im Ernstfall ausreichend mit Löschwasser benetzt werden.

Korrekturmaßnahmen, Rückstellung und Bericht

Nach einer erfolgreichen Auslöseprüfung oder Wartung ist die fachgerechte Rückstellung der Sprühwasser-Löschanlage in den betriebsbereiten Zustand zwingend erforderlich. Eventuell festgestellte Mängel müssen sofort erfasst, priorisiert und mit entsprechenden Korrekturmaßnahmen belegt werden.

Unser digitales Wartungsprotokoll ermöglicht es Ihnen, Mängelberichte direkt vor Ort mit Fotos zu ergänzen, benötigte Ersatzteile zu notieren und die Unterschrift des Betreibers digital einzuholen. So entsteht ein lückenloser, revisionssicherer Instandhaltungsbericht für Versicherer, Behörden und Betreiber.
