Prüfprotokoll für Winden, Hub- und Zuggeräte

Diese digitale Vorlage für das Prüfprotokoll von Winden, Hub- und Zuggeräten führt durch Gerätedaten, sicherheitsrelevante Bauteile, Funktionsprüfungen, Mängel und Nachverfolgung. Der konkrete Prüfumfang wird auf Geräteart, Einsatzbedingungen und Herstellerunterlagen abgestimmt.

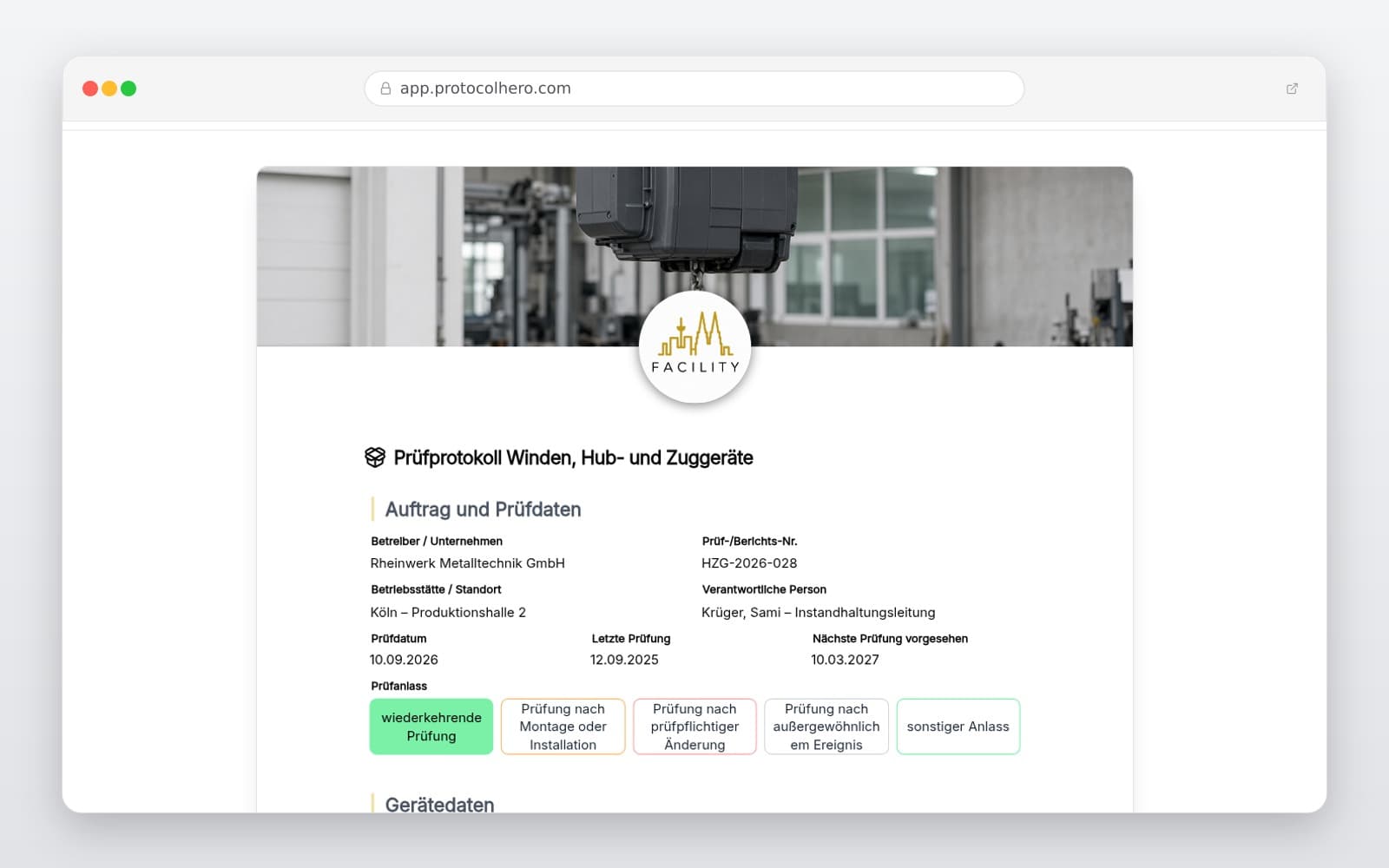

Vorschau der Vorlage „Prüfprotokoll für Winden, Hub- und Zuggeräte"
Kostenlos registrieren

Kurz erklärt

Wofür ist die Vorlage „Prüfprotokoll für Winden, Hub- und Zuggeräte“ gedacht?

Digitales Prüfprotokoll für Winden, Hub- und Zuggeräte: Gerätedaten, Prüfpunkte, Mängel und Maßnahmen strukturiert dokumentieren.

Einsatzbereich
Arbeitsschutz
Erfasste Inhalte
Stammdaten des Betreibers, Standort, Prüfanlass und Prüfnummer, Geräteidentifikation (Hersteller, Seriennummer, Baujahr, Tragfähigkeit), Angaben zur prüfenden Person, Qualifikation und zugehörigen Unterlagen
Ergebnis
Ein strukturiertes Formular, das direkt im Browser ausgefüllt und in ProtocolHero wiederverwendet werden kann.

Prüfe die Vorlage gegen die fachlichen, vertraglichen und gesetzlichen Anforderungen des konkreten Falls. ProtocolHero ersetzt keine fachliche Bewertung.

Inhalt der Vorlage

Was ist in dieser Protokollvorlage enthalten?

Stammdaten des Betreibers, Standort, Prüfanlass und Prüfnummer

Geräteidentifikation (Hersteller, Seriennummer, Baujahr, Tragfähigkeit)

Angaben zur prüfenden Person, Qualifikation und zugehörigen Unterlagen

Detaillierte Prüfung tragender Teile (Rahmen, Aufhängung, Laufkatze)

Zustand von Antrieb, Getriebe, Kupplungen und Bremsen

Bewertung von Drahtseilen, Lastketten, Trommeln und Rollen

Prüfung von Lasthaken, Hakensicherungen und Lastaufnahmemitteln

Sicherheitseinrichtungen (Not-Halt, Begrenzungen, Überlastsicherung)

Dokumentation von Funktionsprüfungen, Mängeln und Folgemaßnahmen

Live-Formular

Vorlage direkt im Browser ausfüllen

Ohne Installation: Formular unten ausfüllen, Fotos anhängen und absenden. Mit kostenlosem Account speicherst du Belege und nutzt die Vorlage dauerhaft.

Winden, Hub- und Zuggeräte jetzt digital prüfen

Nutzen Sie unsere interaktive Vorlage und dokumentieren Sie technische Prüfpunkte, Funktionsprüfungen und Mängelbehebungen strukturiert und zeitsparend.

Live-Tour ansehen

Gerät, Prüfanlass und Unterlagen erfassen

Am Anfang jeder Prüfung steht die genaue Erfassung der Stammdaten. Hersteller, Seriennummer, Baujahr und Tragfähigkeit ordnen den Prüfbericht eindeutig dem Gerät und seiner Tragkonstruktion zu.

Zusätzlich wird der konkrete Prüfanlass dokumentiert – ob es sich um eine wiederkehrende Prüfung, eine außerordentliche Prüfung nach relevanten Änderungen oder eine Inbetriebnahme handelt. Auch das Vorhandensein der erforderlichen Begleitunterlagen wie Betriebsanleitung und Prüfbuch wird an dieser Stelle erfasst.

  • Eindeutige Identifikation des Prüfgegenstands und der Tragkonstruktion
  • Erfassung des Prüfanlasses (z. B. wiederkehrende Prüfung nach DGUV Vorschrift 54)
  • Prüfung der Vollständigkeit von Betriebsanleitung, Herstellerunterlagen und Prüfbuch

Tragende und mechanische Bauteile prüfen

Tragende Komponenten, Rahmenkonstruktionen und Aufhängungen werden auf Risse, Verformungen, Korrosion und Verschleiß untersucht. Getriebe, Kupplungen und Bremssysteme werden anhand der Herstellerunterlagen beurteilt.

Besonderes Augenmerk liegt auf den kraftübertragenden Elementen. Drahtseile, Lastketten und deren Endverbindungen weisen oft beanspruchungsbedingten Verschleiß auf, der exakt vermessen und mit den Ablegekriterien abgeglichen werden muss.

  • Tragkonstruktion, Rahmen, Schweißnähte und Befestigungen prüfen
  • Verschleißmessung an Drahtseilen, Lastketten, Seiltrommeln und Kettenrädern
  • Sichtprüfung von Lasthaken, Hakensicherungen und Anschlagmitteln auf Verformung

Sicherheitseinrichtungen und Funktionen dokumentieren

Steuerungselemente, Not-Halt, Hub- und Senkbegrenzungen sowie vorhandene Überlastsicherungen werden entsprechend dem festgelegten Prüfumfang funktionsgeprüft. Die Ergebnisse werden separat bewertet und protokolliert.

Die einwandfreie Funktion der Bremsen unter Last stellt sicher, dass Lasten in jeder Position sicher gehalten werden können. Dokumentieren Sie die Durchführung und das Ergebnis dieser Tests detailliert.

  • Funktionsprüfung der Steuerelemente und der Not-Halt-Abschaltung
  • Kontrolle der Hub- und Senkbegrenzungen (Endschalter)
  • Überprüfung der Wirksamkeit von Bremsorganen und Überlastkupplungen

Mängel sichern und Maßnahmen nachverfolgen

Werden bei der Prüfung Mängel festgestellt, müssen diese präzise dokumentiert und bewertet werden. Halten Sie festgestellte Abweichungen fest, leiten Sie bei Gefahr im Verzug sofortige Sicherungsmaßnahmen ein und definieren Sie Verantwortlichkeiten sowie Fristen für die Nachprüfung. Eine pauschale Betriebsfreigabe darf aus dieser Vorlage nicht automatisch abgeleitet werden.

Durch die digitale Erfassung können Mängel direkt fotografiert und im Bericht verortet werden. Dies erleichtert der Instandhaltungsleitung die gezielte Behebung und spätere Freigabe des Geräts.

  • Detaillierte Mängelbeschreibung inklusive direkter Fotodokumentation
  • Festlegung von Schutzmaßnahmen wie der vorübergehenden Stilllegung bei schweren Mängeln
  • Terminierung der Mängelbeseitigung, Zuweisung von Verantwortlichkeiten und Planung der Nachprüfung
